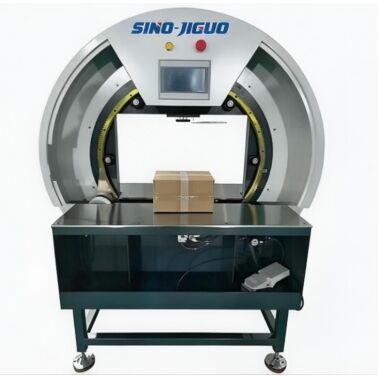

Servo Stretch Film Sarma Makinesi. Karton ve Kutu için Otomatik Palet Sarma Makinesi.

Çalışma Prensibi:

Makine, streç film taşıyıcısını sabit bir karton veya öğenin etrafında yörüngeye döndüren 360 derecelik yüksek hızlı dönen bir halka aracılığıyla çalışır. Bu işlem, PE streç filmi ürünün yüzeyine düzgün, sıkı bir spiral desenle uygular. Sarma işleminin tamamı tamamen otomatiktir ve manuel müdahale gerektirmez; Operatörlerin yalnızca malların yüklenmesi ve boşaltılmasıyla ilgilenmesi yeterlidir, bu da basit ve yüksek verimli bir çalışma sağlar.

- Geleneksel palet sarmalayıcılardan farklı: Palet gerekmez; makine bireysel kartonları doğrudan sarar. Ürünler süreç boyunca sabit kalır, yüksek hızlı dönüşten kaynaklanan devrilme riskini ortadan kaldırır ve makineyi küçük, hafif ürünler için ideal hale getirir.

- Temel Avantajlar: Yüksek sarma sıkılığı sağlar, film kullanım verimliliğini en üst düzeye çıkarır ve manuel yöntemlere göre önemli ölçüde daha hızlı paketleme hızları sunar.

Teknik Özellikler

Temel İşlev ve Özellikler:

Uygulanabilir Sektörler ve Senaryolar

6.1 Halka Şeklinde Dönen Halka (Çekirdek Güç Bileşeni)

- Yer: Makinenin ana gövdesi üzerinde yer alan büyük beyaz dairesel yapı.

- Fonksiyon: Cihazın ana hareketli bileşeni. Film taşıyıcısını yüksek hızda (360°) dönmeye yönlendiren ve böylece kartonların spiral şekilde sarılmasını sağlayan entegre bir dahili dişli ve aktarım sistemine sahiptir. Yüksek hassasiyetli bir döner yatak tasarımı kullanarak, düzgün çalışma ve düşük gürültü seviyeleri sağlayarak sarma verimliliğini ve yük sızdırmazlığını garanti etmede kritik bir unsur olarak hizmet eder.

6.2 Film Taşıma ve Açma Mekanizması

- Konum: Dönen halkanın iç tarafında bulunan beyaz film rulosu mili (diyagramın sol alt köşesinde gösterilmiştir).

- Fonksiyon: PE streç sarma filmi rulolarını monte etmek için tasarlanmıştır. Filmin çıkış gerilimini kontrol eden yerleşik bir gerilim ayarına ve ön germe mekanizmasına (belirli modellerde mevcuttur) sahiptir. Bu, film malzemesinin eşit şekilde gerilmesini sağlar, böylece yük sızdırmazlığını garanti ederken aynı zamanda film tüketimini azaltır ve malzeme maliyetlerini düşürür.

6.3 Paslanmaz Çelik Çalışma Yüzeyi ve Taşıma Yapısı

- Yer: Makinenin ortasında bulunan metal platform.

- Fonksiyon: Ambalajlanmayı bekleyen kartonları veya ürünleri destekler. Yüzeyi pürüzsüz ve aşınmaya dayanıklıdır, manuel yükleme ve boşaltmayı kolaylaştırır. Belirli modeller, tam otomatik, sürekli ambalajlama işlemlerine olanak sağlamak için doğrudan üretim hatlarına entegre edilebilir. Platform, malların konumunu otomatik olarak algılayan ve sarma sırasını tetikleyen yerleşik fotoelektrik sensörlere sahiptir.

6.4 PLC Dokunmatik Kontrol Paneli

- Konum: Dönen halkanın üzerinde yer alan görüntüleme ekranı.

- İşlev: Cihazın merkezi kontrol merkezi olarak görev yapar. Sarma katmanlarının sayısı, dönüş hızı, film gerilimi ve örtüşme oranı gibi çeşitli parametrelerin özelleştirilmesine olanak tanır ve sarma işleminin tek dokunuşla başlatılmasına olanak tanır. Sistem, farklı özelliklere sahip ürünleri barındırmak için birden fazla parametre profilinin depolanmasını destekleyerek, yeni çalışanların kontrollere hızlı bir şekilde hakim olmasına olanak tanıyan basit bir işlem sunar.

6.5 Acil Durdurma ve Başlatma Kontrol Butonları

- Konum: Kontrol panelinin yanında bulunan kırmızı (Acil Durdurma) ve yeşil (Başlat) düğmeleri.

- Fonksiyon: Kırmızı düğme, acil durumlarda tek dokunuşla anında kapatmayı mümkün kılarak operasyonel güvenliği sağlar. Yeşil düğme sarma işlemini başlatır. Her iki düğme de endüstriyel güvenlik tasarım standartlarına uygundur. 6.6 Ayak Pedalı Kontrol Anahtarı (Sağ Alt Köşe)

- Yer: Makinenin dış tarafında bulunan, ayakla çalıştırılan cihaz.

- Fonksiyon: Operatörün ellerini serbest bırakır; Ürünü manuel olarak yükledikten sonra pedala basmak çemberleme işlemini başlatır. Bu, operasyonel rahatlığı artırır ve sık manuel yükleme ve boşaltma içeren senaryolar için idealdir.

6.6 Makine Çerçevesi ve Koruyucu Yapı

- Konum: Makinenin tabanında bulunan gri çelik yapı.

- Fonksiyon: Ekipman için yük taşıyan temel görevi görür; Yüksek hızlı çalışma sırasında stabiliteyi sağlamak için yüksek mukavemetli kaynaklı çelikten yapılmıştır. Çemberleme halkasının yüksek hızlı dönüşüyle ​​ilişkili güvenlik risklerini azaltmak için kapalı bir koruyucu tasarıma sahiptir ve aynı zamanda dahili iletim bileşenlerini toz ve döküntüden korur.
